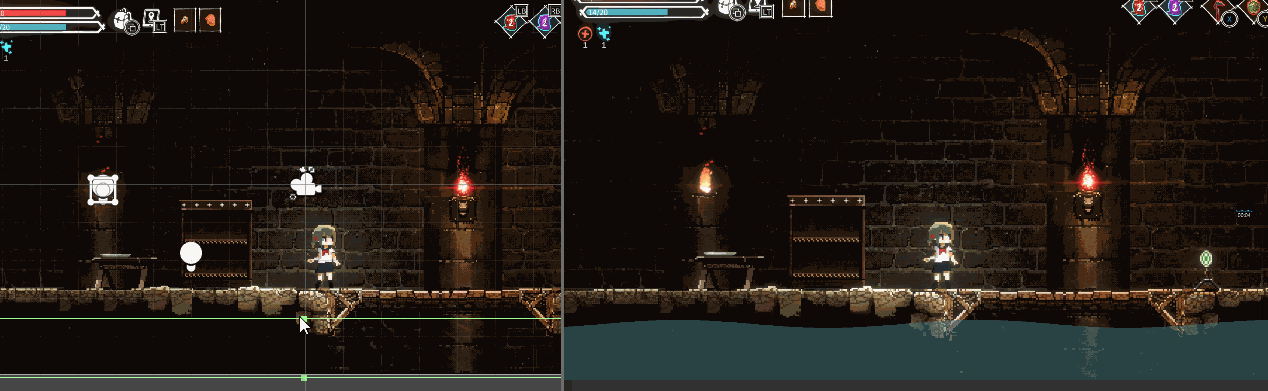

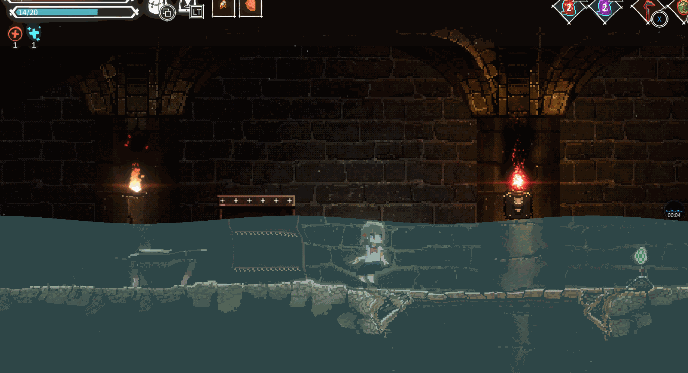

一、效果展示
二、思路
2.1 确定参数
2.1.1 扭曲图与相关参数
使用的扭曲噪声图是这张，用其R和G通道来做主贴图扭曲的参数，计算公式定为：float2 mainTexOffset = -1 * (mapColor * _Power - (_Power * 0.5))，其中mapColor是取自于扭曲噪声图的颜色，取值位置随时间改变，改变的规则为：float2 mapOffset = float2(frac(_Time.y * _DistortionSpeed), 0)，_DistortionSpeed为扭曲图x轴移动速度，_Power为扭曲强度
2.1.2 遮罩
如果不添加遮罩，那么扭曲是对整张图进行扭曲的，于是我们需要有一张遮罩图，黑色为无扭曲效果，白色为有扭曲效果，而灰色则表示在这两者之间。为了达到水面分界线清晰的效果，我们需要对其进行一个step操作，颜色亮度低于0.5的视为黑色，否则视为白色，于是有此公式：float mask = step(0.5, tex2D(_Mask, i.uv))，mask的结果只有0和1两种
2.1.3 水的颜色
对于mask为0的地方，不进行改色，而对于mask为1的地方则需要添加水的颜色，于是颜色的计算可以这样写：float4 finalColor = (mainTexColor * !mask + mainTexColor + _Color * mask) * 0.5，其中mainTexColor为原本贴图的颜色，_Color为指定的水的颜色
2.1.4 水面正弦波
如果只完成了上述操作，那么只能创造出一个矩形的水区域。为了添加水面波动，我们需要加上一个正弦波。公式我们定义为：float2 waveUv = i.uv + float2(0, _Peak * (sin(_WaveFrequency * i.uv.x + waveOffset) - 1))，其中_Peak为正弦波峰值，_WaveFrequency为正弦波频率，waveOffset为正弦波偏移量，其值随时间变化，公式为：float waveOffset = _Time.y * _WaveSpeed，其中_WaveSpeed为正弦波移动速度
2.1.5 Shader代码
综上，我们的最终代码是这样的：
Shader "Custom/Water" {
Properties {
_MainTex("Main Texture", 2D) = "" {}
_Map("Distortion Map", 2D) = "" {}
_Mask("Mask", 2D) = "Black" {}
_Power("Distortion Power", float) = 0
_DistortionSpeed("Distortion Speed", float) = 0.25
_WaveSpeed("wave Speed", float) = 1.5
_Color("Color", color) = (0, 0, 0, 0)
_Peak("Peak", float) = 0.01
_WaveFrequency("Wave Frequency", float) = 15
_Enable("Enable", float) = 0
}
SubShader {
Tags {"Queue" = "Geometry" "RenderType" = "Opaque"}
Pass {
Cull Off
ZTest LEqual
ZWrite On
AlphaTest Off
Lighting Off
ColorMask RGBA
Blend Off
CGPROGRAM
#pragma target 2.0
#pragma fragment frag
#pragma vertex vert
#include "UnityCG.cginc"
sampler2D _MainTex;
sampler2D _Map;
sampler2D _Mask;
float _Scale;
float _Power;
float _DistortionSpeed;
float _WaveSpeed;
float4 _Color;
float _Peak;
float _WaveFrequency;
float _Enable;
struct AppData {
float4 vertex : POSITION;
half2 texcoord : TEXCOORD0;
};
struct VertexToFragment {
float4 pos : POSITION;
half2 uv : TEXCOORD0;
};
VertexToFragment vert(AppData v) {
VertexToFragment o;
o.pos = UnityObjectToClipPos(v.vertex);
o.uv = v.texcoord.xy;
return o;
}
float WhenNeq(float x, float y) {
return abs(sign(x - y));
}
fixed4 frag(VertexToFragment i) : COLOR {
// 噪声图偏移量，根据时间偏移，只偏移x
float2 mapOffset = float2(frac(_Time.y * _DistortionSpeed), 0);
// 采样处于该uv下的噪声图颜色
float4 mapColor = tex2D(_Map, frac(i.uv + mapOffset));
// 主贴图偏移量
float2 mainTexOffset = _Enable * (-1 * (mapColor * _Power - (_Power * 0.5)));
// 波浪uv，根据时间偏移，只偏移y
float waveOffset = _Time.y * _WaveSpeed;
float2 waveUv = i.uv + float2(0, _Peak * (sin(_WaveFrequency * i.uv.x + waveOffset) - 1));
// 波浪遮罩
float waveMask = step(0.5, tex2D(_Mask, waveUv));
// 遮罩
float mask = step(0.5, tex2D(_Mask, i.uv));
mask = max(waveMask, mask);
// 主贴图偏移
mainTexOffset = i.uv + mainTexOffset * mask;
// 主贴图颜色
float4 mainTexColor = tex2D(_MainTex, mainTexOffset);
// 最终颜色为两颜色相加后除以2所得
// 对于遮罩范围外的颜色，为(mainTexColor * (1 + 1 + 0) + _Color * 0 * 0) * 0.5 = mainTexColor;
// 对于遮罩范围内的颜色，为(mainTexColor * (1 + 0 + 0) + _Color * 1 * 1) = (mainTexColor + _Color) * 0.5
return (mainTexColor * (1 + !mask + !_Enable) + _Color * mask * _Enable) * 0.5;
}
ENDCG
}
}
}2.2 遮罩计算与优化
另外我们还需要有水波扭曲范围的计算，代码为：
public class Water : MonoBehaviour {
[SerializeField] private BoxCollider2D boxCollider2D;
public Vector2 LeftBottom { get => (Vector2)transform.position + boxCollider2D.offset - 0.5f * boxCollider2D.size; }
public Vector2 RightTop { get => (Vector2)transform.position + boxCollider2D.offset + 0.5f * boxCollider2D.size; }
private void Start() {
WaterManager.Instance.AddItem(GetHashCode(), this);
}
}其返回碰撞盒的左下角与右上角坐标，以得到碰撞盒的范围
最后我们有一个统一管理所有Water组件的WaterManager，在这个管理器中将统一计算出所有Water组件碰撞范围，并绘制遮罩图。注意，为了性能优化，我们需要缩小遮罩图大小，我这里给的缩小值为0.1，即缩小了整整10倍，但对其最终效果的影响几乎没有！下面是管理器的具体代码：
public class WaterManager : MonoSingleton<WaterManager> {
private Dictionary<int, Water> items = new Dictionary<int, Water>(); // key = hashCode
private Material material = null;
private Texture2D mask = null;
[SerializeField] private float scale = 0.05f;
private bool enable = false;
public bool BoolEnable { get => enable; }
public float FloatEnable { get => enable ? 1 : 0; }
public void AddItem(int hashCode, Water item) {
items.Add(hashCode, item);
}
public void RemoveItem(int hashCode) {
items.Remove(hashCode);
}
private void FillBlackToMask() {
for (int y = 0; y < mask.height; ++y) {
for (int x = 0; x < mask.width; ++x) {
mask.SetPixel(x, y, Color.black);
}
}
mask.Apply();
}
public void SetMaterial(Material material) {
this.material = material;
mask = new Texture2D((int)(Screen.width * scale), (int)(Screen.height * scale));
FillBlackToMask();
}
private void FillWhiteToMask(Vector2 leftBottom, Vector2 rightTop) {
leftBottom = Camera.main.WorldToScreenPoint(leftBottom) * scale;
rightTop = Camera.main.WorldToScreenPoint(rightTop) * scale;
int minX = (int)leftBottom.x;
minX = (minX < 0) ? 0 : minX;
int maxX = (int)rightTop.x;
maxX = (maxX > mask.width) ? mask.width : maxX;
int minY = (int)leftBottom.y;
minY = (minY < 0) ? 0 : minY;
int maxY = (int)rightTop.y;
maxY = (maxY > mask.height) ? mask.height : maxY;
for (int y = minY; y < maxY; ++y) {
for (int x = minX; x < maxX; ++x) {
mask.SetPixel(x, y, Color.white);
}
}
}
private void Update() {
if (!material) {
return;
}
FillBlackToMask();
enable = false;
List<int> nullKey = new List<int>();
foreach (KeyValuePair<int, Water> i in items) {
if (i.Value == null) {
nullKey.Add(i.Key);
} else {
enable = true;
FillWhiteToMask(i.Value.LeftBottom, i.Value.RightTop);
}
}
foreach (int n in nullKey) {
items.Remove(n);
}
if (enable) {
mask.Apply();
material.SetTexture("_Mask", mask);
}
}
}
