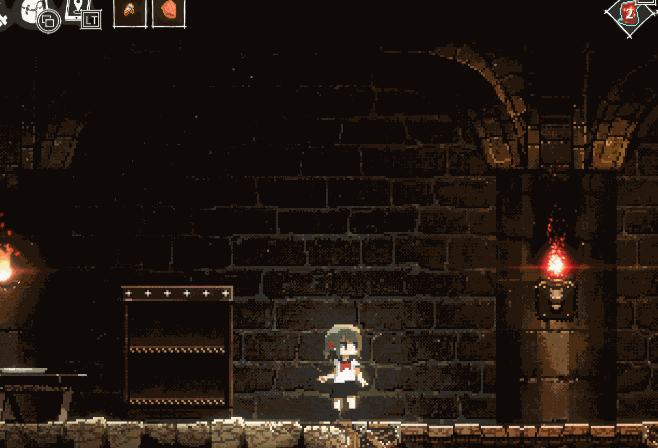

一、效果展示
二、起因
前段时间刷B站看到的一个DNF刃影的补丁,空间斩,链接:https://www.bilibili.com/video/BV1io4y1D7R6
虽然简单但很有视觉冲击力,因此打算自己也实现一个看看,我的这个就叫次元斩好了!
三、思路
3.1 确定参数
次元斩切开屏幕是一条直线,显然我们可以用点斜式来描述。于是首先有点的坐标,线的斜率,为了方便,这里改用角度制的描述,并且限制的取值范围为到,于是我们可以得到直线公式为:
我们再引入一个变量,来表示次元斩斩开空间的程度,用偏移量offset表示,数值越大,则斩开的两侧贴图越往中间靠拢,因此单位以uv的x轴为参考,只影响x方向而不影响y方向,为0时表示无斩开效果。斩开的过程,将从一个正数值线性地减少到0为止,即逐渐恢复为未斩开的状态
在使用次元斩后的某一时刻,shader的片元着色器函数frag中,对于每个位于的像素点都有一个进行偏移后的取值点,其自变量应该为,下面分情况讨论:
如果在1,3象限,且当前像素点坐标位于次元斩切割直线的上方,我们让上方图片切割后偏移到右侧,即:
如果在1,3象限,且当前像素点坐标位于次元斩切割直线的下方,我们让下方图片切割后偏移到左侧,即:
如果在2,4象限,且当前像素点坐标位于次元斩切割直线的上方,我们让上方图片切割后偏移到左侧,即:
如果在2,4象限,且当前像素点坐标位于次元斩切割直线的下方,我们让下方图片切割后偏移到右侧,即:
如果为0°或180°,且当前像素点坐标位于次元斩切割直线的左侧,我们让左侧图片切割后偏移到右侧,即:
如果为0°或180°,且当前像素点坐标位于次元斩切割直线的右侧,我们让右侧图片切割后偏移到左侧,即:
如果为90°或270° ,且当前像素点坐标位于次元斩切割直线的上方,我们让上方图片切割后偏移到右侧,即:
如果为90°或270° ,且当前像素点坐标位于次元斩切割直线的下方,我们让下方图片切割后偏移到左侧,即:
综上,我们可以由此写出shader程序:
Shader "Custom/DimensionalCut" {
Properties {
_MainTex("Main Texture", 2D) = "" {}
_X("X", float) = 0 // 原点坐标x
_Y("Y", float) = 0 // 原点坐标y
_Angle("Angle", float) = 0 // 角度,由此推算斜率
_Offset("Offset", float) = 0
}
SubShader {
Tags {"Queue" = "Geometry" "RenderType" = "Opaque"}
Pass {
Cull Off
ZTest LEqual
ZWrite On
AlphaTest Off
Lighting Off
ColorMask RGBA
Blend Off
CGPROGRAM
#pragma target 2.0
#pragma fragment frag
#pragma vertex vert
#include "UnityCG.cginc"
sampler2D _MainTex;
float _X;
float _Y;
float _Angle;
float _Offset;
struct AppData {
float4 vertex : POSITION;
half2 texcoord : TEXCOORD0;
};
struct VertexToFragment {
float4 pos : POSITION;
half2 uv : TEXCOORD0;
};
VertexToFragment vert(AppData v) {
VertexToFragment o;
o.pos = UnityObjectToClipPos(v.vertex);
o.uv = v.texcoord.xy;
return o;
}
float F(float x) {
float k = tan(_Angle * 0.01745); // 1度 = π / 180 ≈ 0.01745弧度
float b = _Y - k * _X;
return k * x + b;
}
float WhenNeq(float x, float y) {
return abs(sign(x - y));
}
fixed4 frag(VertexToFragment i) : COLOR {
/*
x = c > d ? a : b;
=>
x = lerp(a, b, step(c, d));
*//*
y = g == h ? e : f;
=>
y = lerp(e, f, WhenNeq(g, h));
*/
float2 offset = i.uv;
float a = offset.x + _Offset;
float b = offset.x - _Offset;
float c = i.uv.x;
float d1 = _X;
float d2 = F(i.uv.y);
float e = lerp(a, b, step(c, d1));
float f = lerp(a, b, step(c, d2));
float g = _Angle % 180;
float h = 90;
offset.x = lerp(e, f, WhenNeq(g, h));
return tex2D(_MainTex, frac(offset));
}
ENDCG
}
}
}
其中由于优化性能的原因,去掉了if判断,改为了性能更优的lerp,step,abs,sign的写法
四、控制与视觉反馈优化
以上完成了调整offset参数来完成不同程度屏幕斩开的效果,我们需要再写一个自动调整offset变化的脚本。除此之外,为了更好的视觉反馈,我还添加了切开时有Bloom的效果。
关键代码如下:
private void Update() {
timer -= Time.deltaTime;
if (timer < 0) {
timer = 0;
}
float percent = (timer / duration);
offset = maxOffset * percent;
bloom.threshold.SetValue(new MinFloatParameter(minBloomThrehold.value + (maxBloomThrehold.value - minBloomThrehold.value) * (1 - percent), 0));
}
其中的timer变量随时间减小到0,如果使用了次元斩,则timer会被设置为一个定值,表示从斩开到完全恢复所需要的时长。maxOffset表示最大能斩开的程度,实际偏移量offset由timer控制,计算完毕后直接传参数给shader的_Offset属性:material.SetFloat("_Offset", offset.value)

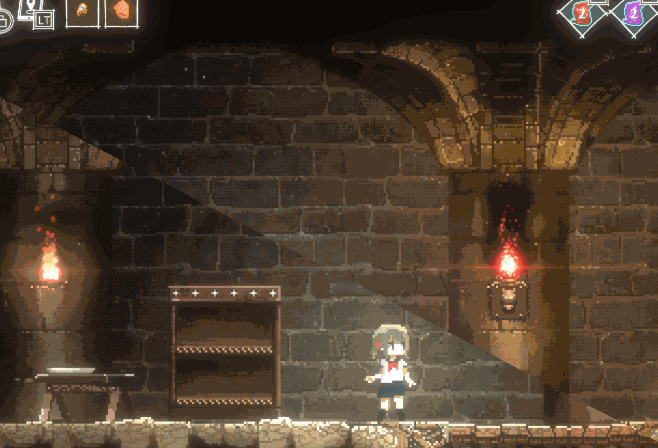

。bloom由指定最小值(最亮)逐渐线性地变到指定最大值(最暗)。综合起来便得到了最终效果
